MonoJetronic Steckererklärung

danny4480 · 1. März 2010, 22:26

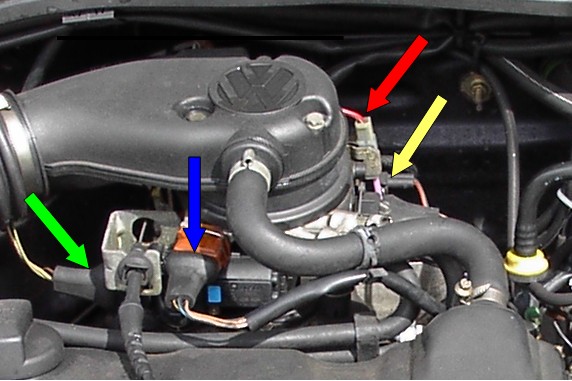

Vielleicht kann mir von euch jemand helfen und mir bitte bitte MAL erklären , welcher Stecker auf dem Bild welche funktion hat.

Danke danke

dr_porsche · 1. März 2010, 22:41

grün = Drosselklappensteller
blau = Einspritzventil und Ansauglufttemperaturgeber
rot = Ansaugluftvorwärmung (Igel)

gelber Pfeil bzw. Richtung schwer zu erkennen
elektropneumatisches Ventil (2-polig) für Zündverstellung
die 2. = Drosselklappenpotentiometer

danny4480 · 1. März 2010, 23:24

Danke für die schnelle Antwort.

Der Stecker beim Roten Pfeil is bei mir weg.

Brauch ich den unbedingt???
